种类：NRVZ静音式
材质： 不锈钢
连接形式：法兰
结构形式： 升降式
公称通径：15-200（mm）
适用介质：水、蒸汽、油品 硝酸类 醋酸类
压力环境：常压
工作温度：200
流动方向：单向
一、H42H/W不锈钢立式止回阀概述 H42H/W不锈钢立式止回阀严格按GB12235标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。立式止回阀广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
二、H42H/W不锈钢立式止回阀产品特点
1、立式止回阀有法兰和对夹之分，具有结构简单，零部件少，分量轻等特点。主要用于需防止介质倒流的各种工况场合。
2、立式止回阀用于立式安装时可不设弹簧，利用阀瓣自身的重量及流体回流的压力起止回作用。
三、H42H/W不锈钢立式止回阀性能参数
|
试验压力 |
公称压力（ MPa ） |
||||
|
1.6 |
2.5 |
4.0 |
|||
|
壳体试验 |
2.4 |
3.8 |
6.0 |
||
|
密封试验 |
1.8 |
2.8 |
4.4 |
||
|
阀体材料 |
WCB（C） |
CF8（P） |
CF 8M （R） |
WC6 |
WC9 |
|
工作温度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
|
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
水、蒸汽 |
水、蒸汽 |
四、H42H/W不锈钢立式止回阀零件材质
|
零件名称 |
阀体、阀瓣 |
导向阀 |
密封面 |
|
H42W-16C |
碳钢 |
碳钢 |
碳钢 |
|
H42W-16P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
|
H42W-25P |
|||
|
H42W-40P |
|||
|
H42W-25R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
|
H42W-40R |
|||
|
H42Y-40 |
碳钢 |
碳钢 |
堆焊硬质合金 |
|

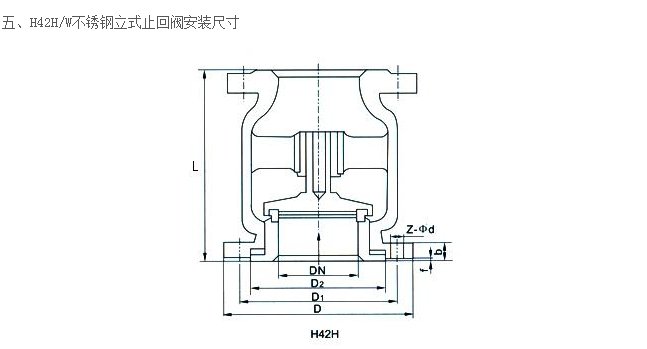

公称通径DN |
L |
D |
D1 |
D2 |
b |
f |
Z-фd |
|
25 |
115 |
115 |
85 |
65 |
16 |
2 |
4-ф14 |
|
32 |
120 |
135 |
100 |
78 |
18 |
3 |
4-ф18 |
|
40 |
130 |
145 |
110 |
85 |
18 |
3 |
4-ф18 |
|
50 |
140 |
160 |
125 |
100 |
20 |
3 |
4-ф18 |
|
65 |
160 |
180 |
145 |
120 |
22 |
3 |
8-ф18 |
|
80 |
185 |
195 |
160 |
135 |
22 |
3 |
8-ф18 |
|
100 |
210 |
230 |
190 |
160 |
24 |
3 |
8-ф23 |
|
125 |
250 |
270 |
220 |
168 |
28 |
3 |
8-ф25 |
|
150 |
300 |
300 |
250 |
218 |
30 |
3 |
8-ф25 |
|
200 |
380 |
360 |
310 |
278 |
34 |
3 |
12-ф25
|
